2013年06月08日

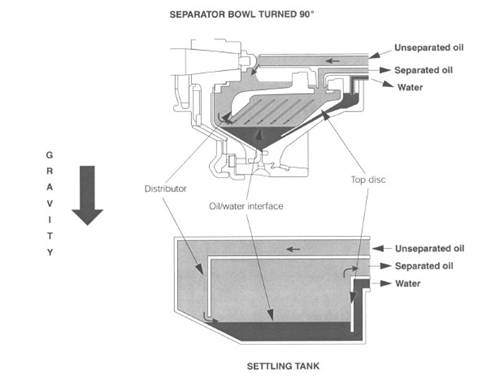

重力沉澱

      利用油、水和固體顆粒的重量不同，在沉殿櫃中靜置，固體沉澱在最底部，水位於固體上方，而由最輕位於最上方，達到淨化的效果。

Alfa-Laval SU400型淨油機

1.        馬達帶動扁平皮帶，皮帶再帶動淨油機，淨油機起動後的轉度，可由速度感測器來監測。

2.         淨油機起動後，因不平衡所造成的振動，可由振動感測器來加以監測。

3.         淨油機經由馬達帶動的皮帶帶動，因為比例的不同，使得淨油機的轉速是馬達轉速的數倍。

4.         為減少淨油機的軸承磨損及振動，立軸上端的軸承裝在彈簧軸承座中。

5.           離心式離合器，可確保淨油機起動和加速過程較平緩，同時又可防止皮帶及馬達過負載。

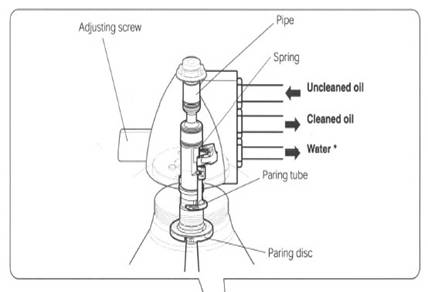

淨油機刮削環(Paring disk)和刮削管的構造

1.刮削環(Paring disk)和刮削管(Paring tube)位於淨油機的頂部，將乾淨的油及水打出淨油機外。

2.刮削管(Paring tube)可以徑向移動，它靠彈簧來平衝，如上圖所示；在某些操作狀況，刮削管的徑向位置可被兩調整螺絲給固定住。

3.高度調整環(Height adjusting rings)可調整刮削環(Paring disk)和刮削管(Paring tube)對缽(Bowl)的相對高度。

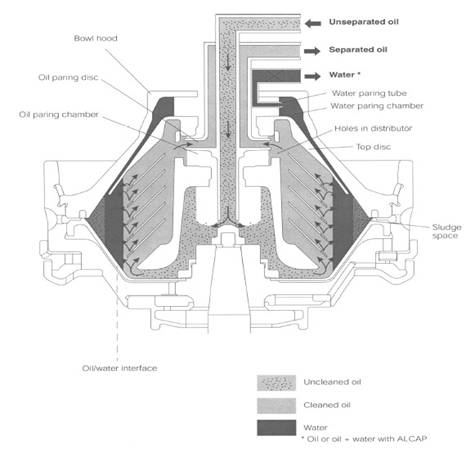

淨油機缽蓋(Bowl hood) 和頂盤構造圖

淨油機缽蓋(Bowl hood) 和頂盤(Top disk)之間，形成水的空間，由刮削環(Paring disk)和刮削管(Paring tube)將水打出淨油機外。

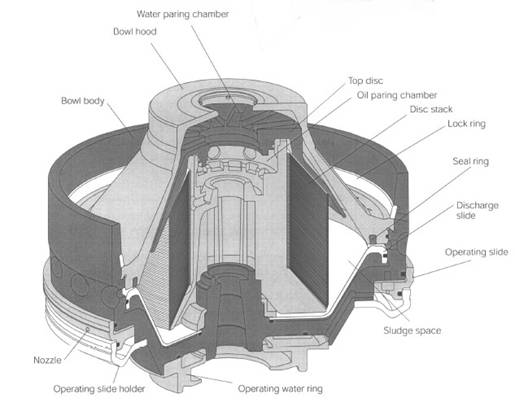

淨油機操作水作用圖

操作水環(Operating water ring)控制操作水的進入，操作水再來控制操作滑閥(Operating slide)和排渣滑閥(Sludge slide)的升降，如此就可控制淨油機的排渣(Sludge discharge)。
