一、拆檢要求
1.正確使用專用工具進行拆裝，不能蠻幹
2.要按次序進行拆裝，不能盲目亂拆亂裝
3.對拆下的部件按照順序排好
4.必須保持結合面、配合面及光加工面的清潔，不能損傷或碰壞
5.仔細清洗分離筒的所有零件，檢查各密封環的完好性，並
疏通各通道和小孔
6.分離筒部件刻有記號，重新裝配時，不允許隨意換零件，必
須對準原來的裝配記號
7.分離筒底部的平衡塊不得移動和修正，頸蓋上的去重或加重
部分不允許隨意更換
8.分離筒零件不能互換，否則動平衡受到破壞
分油機拆裝
二、拆卸前準備
1.閱讀說明書，觀看實物和圖紙，熟悉結構，準備好專用工具。
2.分油機處於停車狀態，機體溫度接近常溫。
3.切斷電源，並在開關上掛上“禁用牌”，確認進、出口閥處於關閉狀態。
4.確認控制閥處於停止位。
5.如有必要，拆掉有關管子。
6.用油性記號筆或鋼字碼等工具在各部件配合處標上號碼和接縫記號，以保證裝配時能按原
來的順序和位置裝復。
分油機拆裝
三、分離筒的拆解
1.鬆開頂蓋鎖緊螺絲，取下污油、淨油及水的流通管路
2.鬆開剎車裝置，用專用工具順時針旋出比重環的鎖緊環，拿掉比重環，取出向心水泵
3.用專用工具順時針旋掉主鎖緊環
4.吊出分離筒蓋，拿掉頸蓋
5.取出分離盤片，拿出盤架（也可一起吊出）
6.順時針旋下立軸鎖緊螺母（將軍帽）
7.用專用工具取出活動底盤或差動活塞
8.鬆開固定分流圈的螺栓，用專用工具取出分離筒本體
9.將分離筒倒置，松掉彈簧座上的六隻螺栓，拿掉彈簧座，復位彈簧、滑動圈
10.鬆開螺栓，拔下水管，拿出配水盤
11.鬆開螺釘，拿出甩水盤和罩殼
12.鬆開螺釘，拿出控制閥芯
四、裝復
1.裝好罩殼、甩水盤，擰緊螺釘
2.裝上底蓋、配水盤，擰緊螺栓
3.用專用工具裝上分離筒本體
4.上緊剎車裝置用專用工具裝上差動活塞和活動底盤。在裝配活動底盤時注意將底盤底部和
本體中部
5.旋緊立軸螺母
6.將分離盤裝於盤架上，然後共同裝入。裝時注意將盤架支腳上的銷孔和底盤上定位銷對正
7.裝好頸蓋、分離筒蓋，將分離筒邊緣的缺口與推力擋塊對正
8.鬆開剎車裝置，逆時針旋緊主鎖緊環到標記處
9.裝向心水泵，裝上比重環，逆時針旋緊比重環的鎖緊圈
10.轉動分離筒，檢查有無摩擦、卡阻。如正常，則蓋上頂蓋，並鎖緊
11.對正位置，裝好控制閥芯，連同指示盤共同用螺釘上緊，裝頂蓋及管路
12.分油機組裝結束後，應檢查、調整立軸的高度。使用的工具為立軸量板和專用內六角扳
手
1.

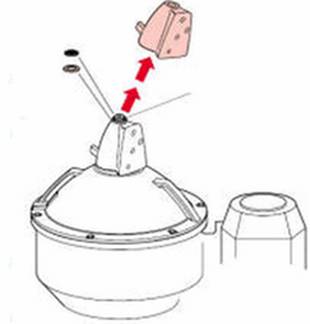

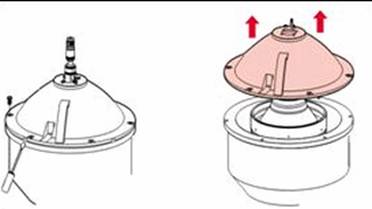

拆下連接的蓋子

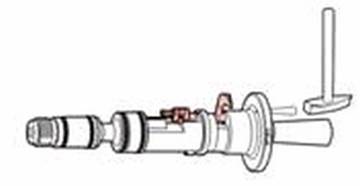

2.拆卸彈簧與桿子
3.拆卸框架外蓋

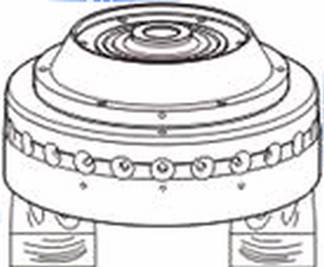

4.拆卸缽

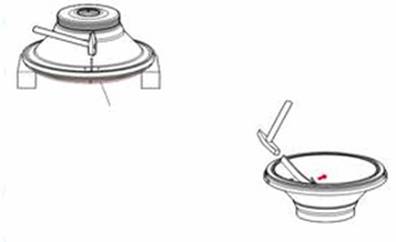

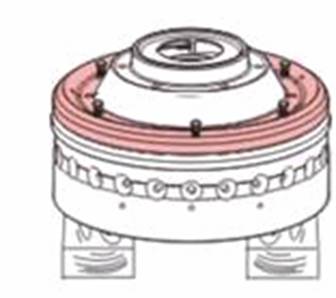

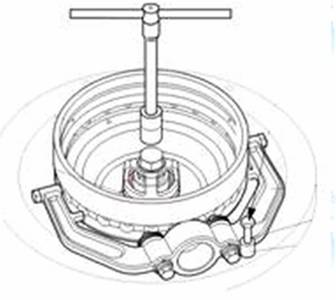

5.拆卸鎖環

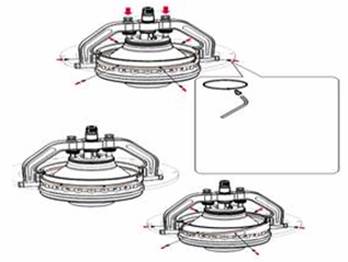

6.拆卸缽外蓋
7.拆卸密封環

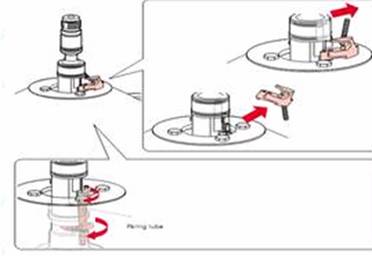

8.拆卸進/出水管和頂部圓盤

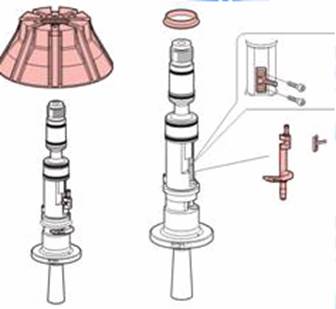

9.拆卸括削管

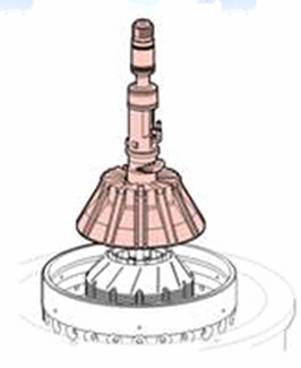

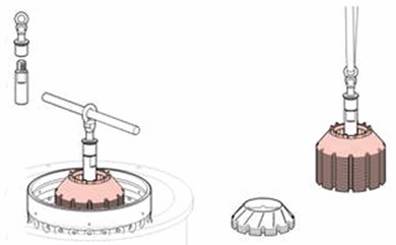

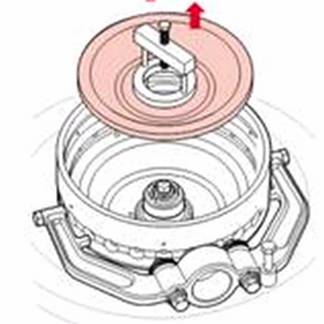

10.拆下圓盤堆和分配盤
11.拆下螺帽

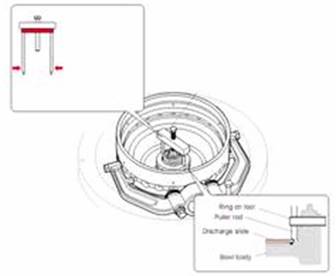

12.拆卸排出滑蓋

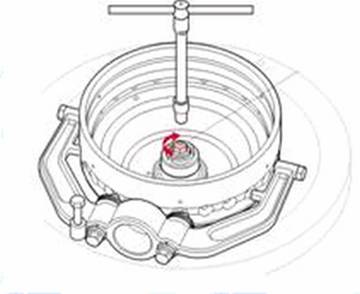

13.拆卸螺帽

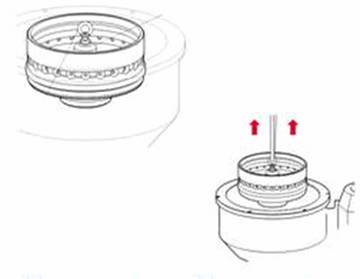

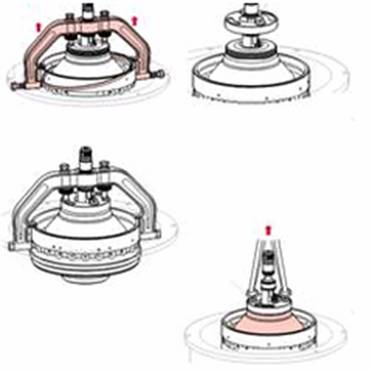

14.拆下缽體
15.轉動缽使其倒掛
16.抬起支架

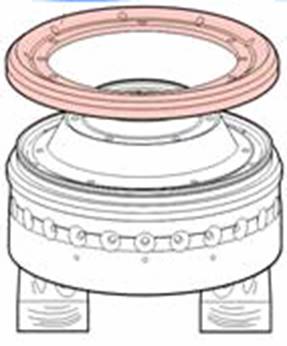

17.拆卸操作滑蓋

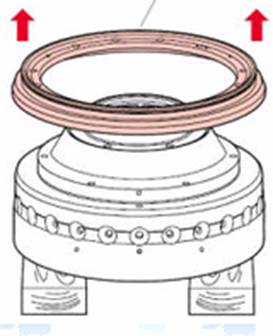

18.拆下操作水環
|
