2013年06月08日

目錄:

1.          Heatpac EHS-61/161

2.          系統說明

3.          使用說明

4.          溫度感測器之警報和故障

5.          電氣圖

6.          安裝

7.          洩壓閥

1.Heatpac EHS-61/161

使用說明：學習指導手冊包含，警告，安裝，操作，服務和維修。不按照指示可能導致致命傷的嚴重事故。

內容：設計用於加熱的礦物油在離心式分離器的淨化系統（EHS-61），柴油發動機燃油增壓系統（EHS-161）。此系統說明有效的Heatpac EHS-61和EHS-161加熱系統。

2.系統說明

Heatpac“EHS-61和EHS-161的基本概念包括EHM型相結合的電加熱器所用的電子控制單元和輔助組件的數目。外部接觸箱，供加熱器約36千瓦。

2.2 Heatpac *工作原理

該加熱器系統的特點全自動操作和高效的熱傳遞，造成平穩和精確的溫度調節。

油被加熱物連續進料的EHM加熱器。出口的溫度感測器感測的溫度，溫度控制單元的信號。

控制單元一起收到的直接進行比較參數設置值。

然後，所述控制單元增加或減少的電力供應到加熱器的要求。

系統的溫度進行監測，並顯示在控制單元上。

如果預先設定的報警超出，會顯示一個報警指示。

Heatpac“EHS-61和EHS-161系統有一個標準的安全功能，包括流量

開關位於上面的進油口法蘭，以及高溫開關在下部的加熱器。

從這個設備的信號直接關閉加熱器，從而保護它免受過熱。

該設備的工作原理獨立控制單元。

3.使用說明

3-1

1.檢查加熱系統的洩漏或外部損壞條件。確保必要的閥門是打開的。

2.將主開關設定位置“1”，和功能開關置於OFF位置。

並注意，檢查流量開關、高溫開關、洩壓閥是否正常。

3.2啟動

1.在控制單元中的參數值比較，設定值顯示在裡面的控制部。

2.如果尚未運行，啟動油泵。

3.3操作說明

功能開關設置在ON位置。顯示現在的溫度或粘度。

注意：重燃料冷啟動時，流量開關報警可能發生。要覆蓋的流量開關，按下報警按鈕，約20秒。

若有升壓加熱，溫度設定值必須逐步提高到正常溫度，由輕到重的燃料作為變化。

（警告：為了避免過熱和火災的危險，須確保有充分的油在任何時候都在運作；如果安全閥打開，或高溫開關跳閘，應將熱水器關閉檢查和清洗。）

3.4停止

1.停止加熱器設置功能開關設置為OFF。離開主開關在位置1除非系統上是必要做的。

(注意：哪裡有升壓加熱，溫度設定值必須逐步降低到適合於所使用燃料的溫度。)

2.如果供油泵將被停止，等待加熱器關閉幾分鐘後。

(注意：停止供油泵之前，一定要關閉加熱器系統。)

3.5緊急行動

ID控制單元的操作，加熱器系統可以手動操作如下：

(警告：確保控制單元的電源是關閉的，去除主保險絲和設置功能開關置於OFF位置。)

1.接通電源供應給控制單元IlDd將主開關設定位置“1”

2.操作開關功能開關或關閉這取決於實際的加熱器溫度或粘度。

以下申請在緊急情況下操作：

實際溫度或粘度必須受到監督，在本地或從機房控制單元。

外部緊急停止仍在操作。

控制單元顯示不正常。

報警功能不正常。

4溫度感測器之警報和故障

警報代碼的原因

高溫：如果A1報警發生一起與A7報警，首先檢查A7報警。流量違規或異常輸入條件檢查排油和入口溫度。

低溫：（高粘度）如果A2發生報警以及與A7報警，首先檢查A7報警。

流量違規或異常輸入條件檢查排油和入口溫度。

A3高黏度 不適用

A4低粘度 不適用

A5控制單元的電源中斷。重新啟動加熱系統，除非自動啟動。

  見參數P11。

A6通訊錯誤 檢查觸點和接線。見圖E

A7參數P1=CST和P13=0，或P1 =Cst和P13=1進行適當組合，但沒有粘性。

  損壞的電路。

  信號超出測量範圍。

  檢查溫度和粘度傳感器的接線。

  檢查傳感器信號或傳感器。

A8外部緊急停止

  還原油流量或復位溫度開關。

A9內部保護

  檢查溫度和粘度傳感器的接線。

  檢查接觸器或線圈。

A10電腦故障

  新的PROM插入

  切換功率OFF / ON。

4.1報警測試

使用以下指南測試通過激活報警功能。挑起一個報警或多個動作（A，B等），

在右列中示出，但是，某些報警功能不能進行測試，無需斷開。

注意：如果要在控制單元斷開報警功能，要小心，以避免短路。

建議每3個月檢測報警。

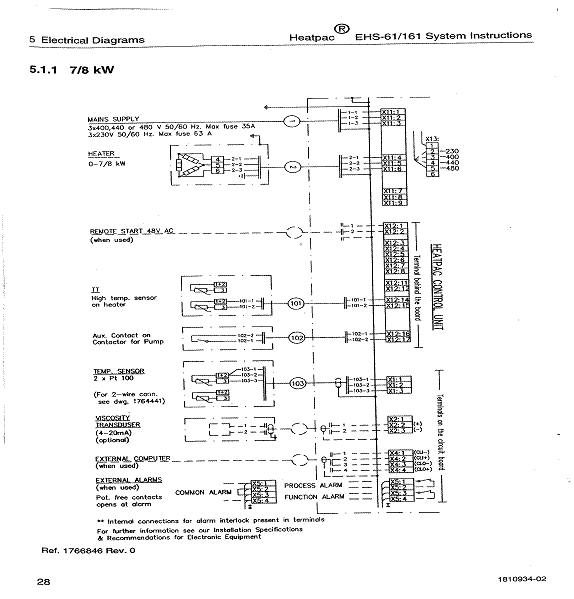

5.電氣圖

電源供應 3X400，440或480 V，50/60赫茲。保險絲的最大35安培

3x230V 50/60赫茲。保險絲最大63安培

加熱器 0-7/8 千瓦

6.安裝

6.1一般安裝

Heatpac系統應安裝在所述加熱系統規格。安裝描述的說明書中可以找到安裝的各個組成部分的詳細信息。必須注意特定的說明，並使用指定的材料。

6.2產品規格

1安裝加熱器加熱元件拆解為方便組裝元件應有足夠的空間。

2控制單元應置於通風良好的地方，並在那裡受到保護高溫和潮濕。

環境溫度必須不超過55度

3接觸器箱必須是在控制單元內方便的到達。電器線路應保持在最低限度。

4加熱器溫度感測器必須被刪除和重新設定。

5如果使用櫃或管道位於低於溫度感測器，必須安裝彎管，以便排不出熱水器的出水管。

6流量開關必須被安裝在靠近加熱器入口。

7加熱器高溫開關不能被刪除和重新設置

6.3電器安裝

電子系統安裝時，必須考慮以下：

1.電纜兩端根據圖例必須標明

2.溫度傳感器必須用於輸入信號，流量開關，高溫開關

3.電力電纜和保險絲的尺寸必須安裝容量。

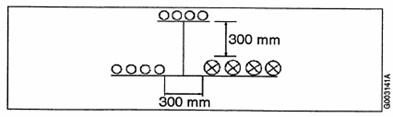

4.必須保持遠離電源電纜。指定的最低距離3OO毫米。

5.必須安裝到外部報警面板和系列計算機通信電纜
根據製造商的建議

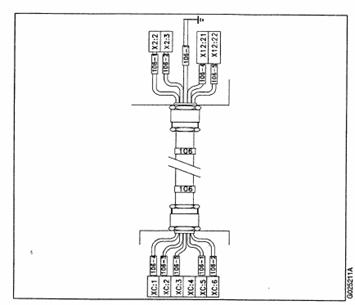

(上圖為溫度感測器)

1應用於：溫度傳感器測量溫度和使用與Alfa Laval控制系統。

2設計於：該傳感器具有兩個隨溫度變化的元件與端子連接到控制單元。
其中一項因素的是，用於控制環路。

3工作原理：兩個隨溫度變化的元件，每個元件具有三個連接，並連接到橋式電路。

（上圖為壓力表）

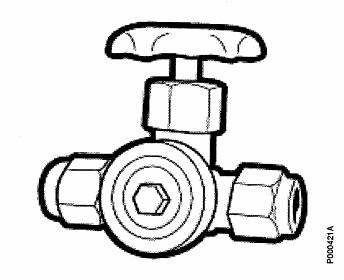

(上圖為針閥)

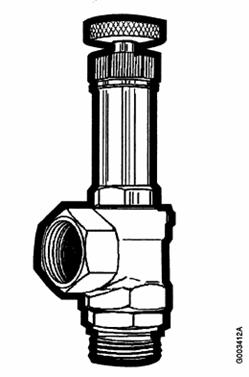

(上圖為洩壓閥)

工作原理：

預設開啟壓力溢流閥交付。如果在系統中的壓力超過預先設定的壓力，彈簧加載的圓錐體的影響，並且閥門開啟。可以測試使用手動浮雕的頂部的閥解除主軸的圓錐運動。
