1. 依流體流動方向區分

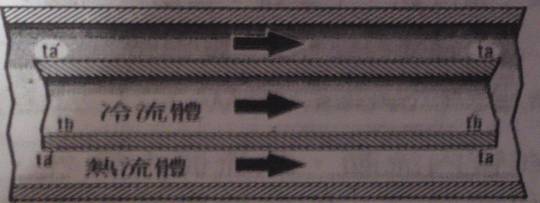

 (1)平流式:冷熱流體隔著管壁，向同一方向流動者。兩種流體離開熱交換器時之溫度非常接近，對於移除蒸發潛熱為目的的熱交換器裝置，其傳熱面積頗為適用。(如下圖)

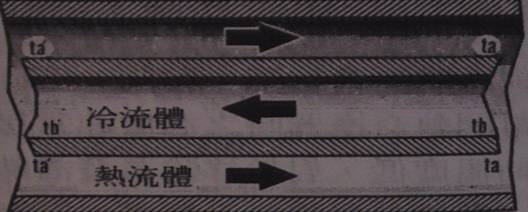

(2)對流式:冷熱兩種流體一相反方向流動者。此熱交換器適用於一流體要得高溫或低溫。(如下圖)

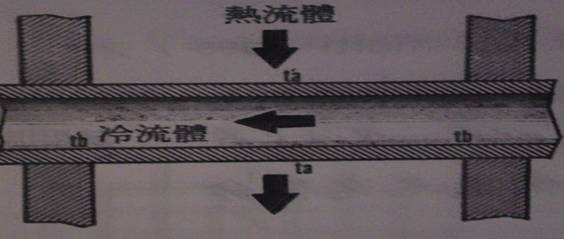

(3)交流式:冷流體在管內流動，熱流體在管外，兩者以垂直或接近垂直方通過者。(如下圖)

2.依構造區分為:

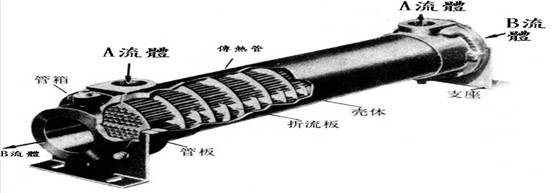

(一) 殼管式(tube type)

(1)直管式:最具代表性的為滑油冷卻器，藉由管內海水流動或現在皆以中央冷卻淡水將管外的滑油冷卻，降低溫度

(2)U型管式:此熱交換器只有一個管板，管子呈U形狀，迴管兩頭脹接於原管板兩邊。(如下圖)

(二) 鰭片式(Fin type)熱交換器

鰭片式熱交換器是由殼管式熱交換器演變而來，以鰭片焊於管子外(螺旋式)或利用模具沖片成行在固定於傳熱管外(平板式)，皆是為增加傳熱面積，船上使用多為空調冷氣或冷凍系統的冷卻器。(如下圖)

(三) 板式熱交換器(Plate heat exchanger)

板式熱交換器係由沖壓成形之凹凸不鏽鋼板組成，兩相鄰板片之山形凹凸紋路成180°相反組合，因此兩板片之凹凸機脊線形成交錯之接觸點，待接觸點以真空銲接結合後，便構成板式熱交換器耐高壓之交錯槽道體系。 (如下圖)

板式熱交換器與殼管式熱交換器相比較，有以下優點:

1.熱傳遞效率高

2.容易清洗維修、拆裝方便

3.傳熱面積可彈性增加

4.無須預留維修工作空間

5.經濟效益較高
